Utilities——辅助工具软件

　　.除了主产品，C&R公司也根据需要，不断推出一些工具软件以便于我们产品的更好使用。

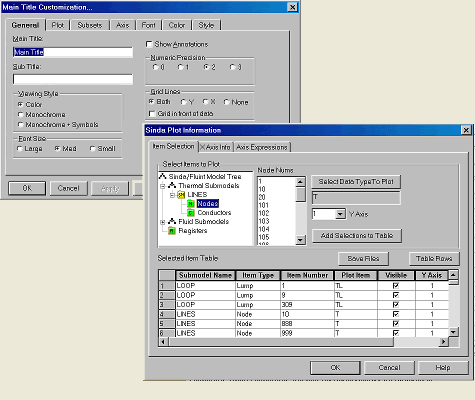

(1) EZ-XY Plotter

　　EZ-XY是一个独立的绘图工具软件，但也和SINDA/FLUINT和Thermal Desktop一起分发，它可作为SINDA/FLUINT、Thermal Desktop、 RadCAD、FloCAD软件信息的图形化处理工具，也可完成文本信息文件的绘图工作。

　　EZ-XY的每一个绘图窗口都是独立的，并且能显示不同的信息。在Thermal Desktop后处理中，每一张图显示的信息都由一组相关数据控制。多个data set能使用同一张图，Sinda/Fluint的每一个data set可以调用多个存储文件。这使得一张图可包含多种信息。

　　一但绘图完成后，可通过多种方式调整和管理，用户能修改坐标轴、添加注释、保存文件。再次打开后、绘图将根据相关数据自动更新。

　　来自不同源文件的数据以data set形式组合和管理。例如，一组data set代表实验数据，一组data set代表分析数据，两者能绘在同一个图上以实现比较。

(2) Excel绘图模板

　　C&R 提供了基于Microsoft的Excel绘图模板，这个模板采用EZ-XY Plotter的数据管理器，用户能调用存盘文件，完成热流率、换热系数、辐射热导等参数的管理和绘图显示工作。这个模板只能兼容SINDA/FLUINT 4.5版本以上的存盘文件。

　　Excel模型控制界面

　　Microsoft Excel和SINDA/FLUINT这类热分析软件在一起的时间已经很长了，许多年来，尤其在现代的图形用户界面还未出现时，具有创造性的用户已经使用Excel和其它表格类软件用于部分热模型的建立了。

　　C&R提供了Excel模板用于调用、控制、联系SINDA/FLUINT及Thermal Desktop。高级用户能轻松修改此模板以产生能控制任意复杂热/流体方案的自定义的GUI。在用户已经有了Thermal Desktop图形或带有适当参数的SINDA/FLUINT输入文件时，通过适当的调用初始化COM连接和数据交换，这时Excel表就能重新安排或根据需要扩展了。

　　作为一个例子，用SINDA/FLUINT Excel界面产生了回路热管模型，并提供了相关下载。

下载简单的基于Excel的案例

下载微机版Excel LHP模型

Excel SINDA/FLUINT控制器与4.6以上版本的SINDA/FLUINT集成。

　　相关资料

在SINDA/FLUINT中模拟回路热管的Excel用户界面, ICES 2004 PDF
用于传热和流体流动模拟的可调配的多学科设计环境, ICES 2004 PDF
使用Thermal Desktop集成热与结构分析 ICES 1999 PDF

(3) Sinda模型转换器

　　主要功能是完成Sinda/G模型或老版本CINDA模型向SINDA/FLUINT模型的转换。

.....Sinda/G是Network Analysis公司的注册商标。
